外墻涂裝的好壞直接能影響涂料工程質(zhì)量。外墻涂裝不僅關(guān)乎墻面的整體美觀，更有著隔熱防水的重要作用。在日常生活中，外墻涂裝經(jīng)常會出現(xiàn)一些比如脫粉、起泡、開裂等問題，這些問題是怎么產(chǎn)生的？應(yīng)該怎么解決呢？
開 裂
結(jié)構(gòu)開裂
現(xiàn)象 | 成因 | 解決 |
結(jié)構(gòu)裂紋 | 地基的沉降、變動 | 1．填補(bǔ)裂紋 2．鋪補(bǔ)強(qiáng)纖維網(wǎng) 3．選用厚層彈性體系 |
振動和接縫裂紋
| 1. 墻與墻之間的接口變動 2. 墻與梁、窗之間的變動 | 1．填補(bǔ)裂紋 2．鋪補(bǔ)強(qiáng)纖維網(wǎng) 3．厚質(zhì)涂裝體系 |
保溫層裂紋 | 保溫層伸縮系數(shù)大于抹面砂漿層，使砂漿層開裂，一般淋水檢查比較容易發(fā)現(xiàn) | 1．厚質(zhì)體系 2．彈性體系 |
毛細(xì)裂紋 | 膩子，抹灰層、水泥砂灰的收縮引起 | 直接涂彈性體系 |
成形開裂 | 1．一次施工太厚 2．大風(fēng) 3．涂料問題 | 1．控制施工厚度 2．大風(fēng)時不施工 3．換抗開裂性好些的涂料 |
小龜裂 | 1．底漆或底層未干 2．底層的彈性高于面漆 3．漆鋼性太強(qiáng) | 1．讓底漆或底層干透后施工 2．換彈性不小于底層的面漆 3．換軟一些的漆 |
常見的毛發(fā)型開裂
泛 堿
泛堿的原因
內(nèi)因：墻身堿含量較高，PH>10
外因：充足的水分是泛堿的必要條件（含水率高于16%）
水是堿的運(yùn)輸工具和動力
水的來源：① 墻身本身水未揮發(fā)；② 供排水系統(tǒng)漏水；③ 陽臺、門窗、屋頂?shù)嚷┧虎?漆膜吸水；⑤ 墻身開裂后通過裂紋吸水。
泛堿的解決方法：
①解決內(nèi)因；足夠的時間和水沖洗，堿被水帶走。內(nèi)因得到解決， 即使水分再多也不會泛堿。
②解決外因：涂裝前確保含水率低于10%。供排水確保不漏水；雨盆板、門窗、屋面、墻壓頂確保不積水、漏水 。

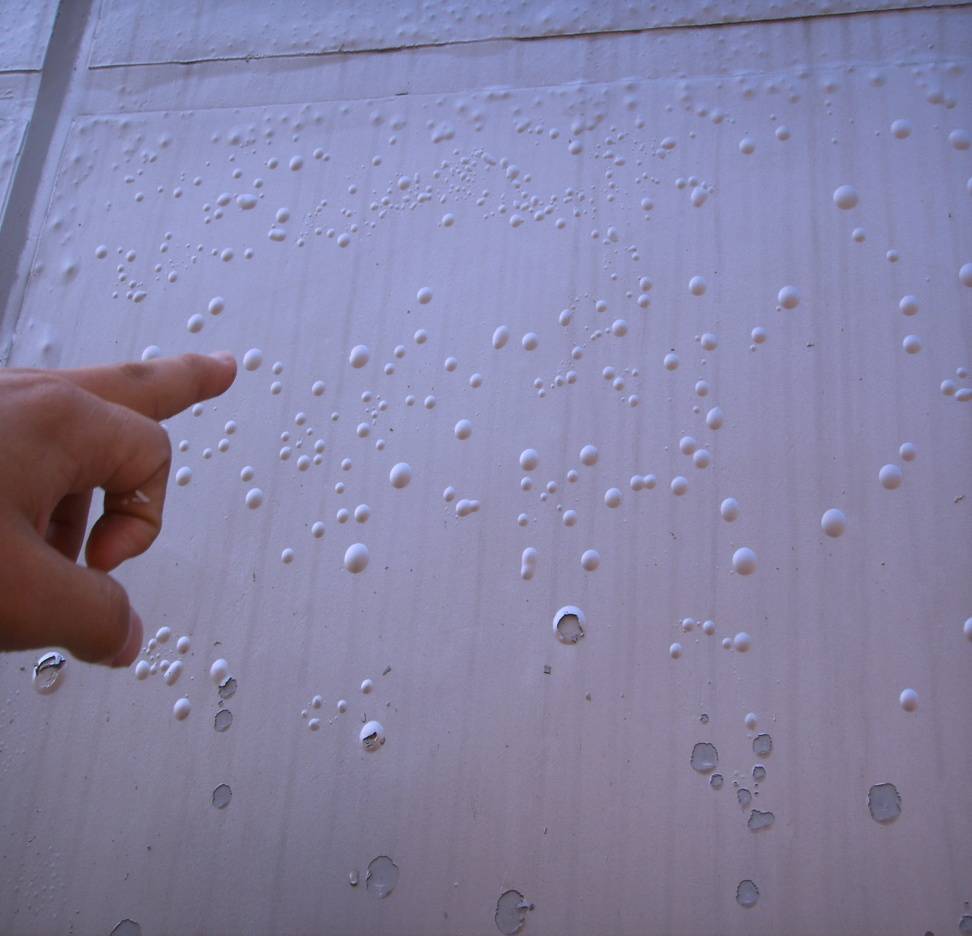

起 泡
原因：
1、主漆沒加固化劑，未正常交聯(lián)成膜；
2、施工環(huán)境溫度過高
3、漆膜封閉性好，附近窗臺、雨盆板、樓面等 有水滲入墻體內(nèi)，氣溫高時蒸發(fā)不出，聚集后頂起涂層；
4、底材過于酥松、孔洞過多。
解決辦法：
1、按產(chǎn)品配比配料；
2、避免溫度過高；
3、查找水源源頭，做好引水或防水處理后，鏟除起泡飾面至基底，養(yǎng)護(hù)至干燥重新涂裝。
4、使用強(qiáng)度好的專業(yè)膩子。
色 差
原因：
1、不同批次的漆用在同一表面；
2、局部底材酥松或有漏涂底漆現(xiàn)象（特別是光澤高的漆），使涂層的光澤不一致導(dǎo)致顏色不均；
3、噴涂不均勻或有漏涂。
解決辦法：
1、不同批次的漆在不同的軸面分開涂裝；
2、施工面膩子時注意壓實，底漆輥涂均勻；
3、培訓(xùn)熟練噴涂工后才能上崗作業(yè)。
粉 化
粉化根源：乳液（樹脂）不足以粘結(jié)涂料中的顏、填料。
粉化現(xiàn)象的一些原因和解決方法：
①漆膜酥松未成膜
成因：膩子層干燥而且酥松，同時沒做底漆，涂層中大量成膜物質(zhì)滲透到膩子層
解決方法：選用材質(zhì)好的膩子粉和做底漆
②內(nèi)、外墻均存在，多發(fā)生在施工后幾天
成因：加水太多造成乳液流失如滲入底材等。
解決方法：降低加水比例
③一般發(fā)生在冬天，施工后2、3天內(nèi)
成因：氣溫低、干燥慢
解決方法：延長保養(yǎng)時間,盡量避免低溫施工
④一般發(fā)生在梅雨季節(jié)、及潮濕的地下室等
成因：濕度高、漆難以完全干燥成膜
解決方法：避免濕度高時施工，增加空氣流通
冀公網(wǎng)安備 13030202000197號
